浮子液位計的結構和工作原理
發布時間：2021-03-18 10:37:18??點擊次數：2174次
浮子液位計(以下簡稱液位計)。適用于工業生產過程中各種承壓（或敞開）貯液設備（塔、缸、槽、球形容器和鍋爐）的液體介質的液位的檢測 。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號，通過一定的電氣裝置達到自動控制和測量液位的目的。
液位計是具有可靠的安全性的檢測儀表，由于具有磁性耦合的隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液體的液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位汁具有就地顯示的直讀式特性，不需多組液位計組合， 可以單體進行全量程測量。設備少開孔，顯示清晰，標志醒目， 讀數直觀等優點 。
浮子液位計結構
浮子液位計共有三部分組成: 非磁性材料立管、磁性浮子及磁性顯示翻板。其中非磁性材料立管一般采用不銹鋼管或鈦鋼管,其長度要略長于需要監控的液面高度; 磁性浮子外殼系用薄不銹鋼板焊制而成, 內鑲嵌強磁鐵棒, 磁性浮子放在立管內; 磁性顯示翻板用卡環固定在立管外側, 立管上、下兩端用法蘭蓋封死, 在立管zui低位置安裝排污管。在液位顯示器安裝時應保證立管的垂直度, 以使浮子在立管內能自由浮動。

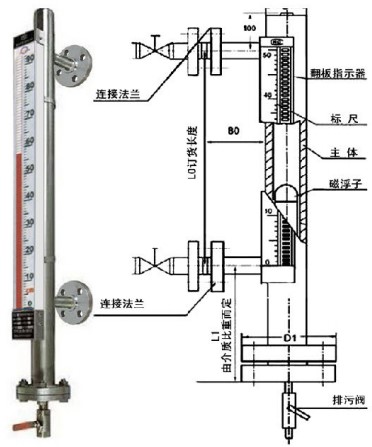

是由翻板指示器、標尺、主體管道、磁性浮子、連接法蘭、排污閥組成。
浮子液位計工作原理
液位計是利用其內部的磁性浮子隨液位變化產生的磁位移，使得液位視窗的紅白磁翻柱作相應的翻轉來指示液位的高度。當浮子下降時，由紅色轉為白色，紅色始終表示液位的高低。
|
